Пускатель бесконтактный реверсивный ПБР 2МП

на din-рейку
Гарантия 36 мес
Пускатель бесконтактный реверсивный ПБР 2МП
  • в наличии

Пускатель предназначен для бесконтактного управления электрическими исполнительными механизмами, в приводе которых используются однофазные конденсаторные электродвигатели.

Область применения: системы автоматического регулирования технологическими процессами в энергетической и других отраслях промышленности.

Пускатель предназначен для эксплуатации в условиях, оговоренных в таблице:

Параметры Исполнение
УХЛ 4.2
Температура, °С +5...+50
Относительная влажность, % 30...80
при температуре, °С до 35
атмосферное давление, мм рт.ст. 630...800
Вибрация: частота, Нz до 25
амплитуда, мм до 0,01
Магнитные поля постоянные или переменные частотой 50 Гц напряженностью, А/m до 400

Электрическое питание пускателя – однофазная сеть переменного тока с номинальным напряжением 220V с частотой 50 Hz. Допустимое отклонение напряжения питания от номинального – от минус 15 до плюс 10%. Несимметрия трехфазной системы – не более 5%.

Виды входных сигналов, пределы их изменения, номера входных контактов приведены в таблице

Номера контактов Входные сигналы Величина напряжения на контактах
включеноотключено
8-7 Входной сигнал управления от регулятора 4-20 mA от 4 mA до 20 mA от 0 mA до 4 mA и от 20 mA до ∞
9-10 Входной сигнал управления от датчика БД-10(М) от 4 mA до 20 mA от 0 mA до 4 mA и от 20 mA до ∞
  1. Входное сопротивление пускателя 100Ω.
  2. Максимальный коммутируемый ток – 4А.
  3. Динамические характеристики пускателя:
    • быстродействие (время запаздывания коммутации выходных ключей при подаче или снятии управляющего сигнала) не более 25 ms;
    • разница между длительностями входного и выходного сигналов не более 20 ms.
  4. Пускатель допускает работу в повторно-кратковременном реверсивном режиме с частотой включений до 630 в час при ПВ 25%.
  5. Мощность, потребляемая пускателем при отсутствии сигнала управления, не более 7W.
  6. Норма средней наработки на отказ с учетом технического обслуживания 100000 h.
  7. Средний срок службы пускателя - 10 лет.
  8. Масса пускателя не более 2 kg.

Пускатель состоит из платы, кожуха и передней панели.

На передней панели расположены две клеммные колодки для подключения пускателя к внешним цепям и один разъем Х2 для подключения оконечных выкл.механизмов МЭО. Клеммные колодки закрываются крышками. На плате устанавливаются элементы схемы пускателя. Плата вставляется в кожух и за-крепляется двумя винтами.

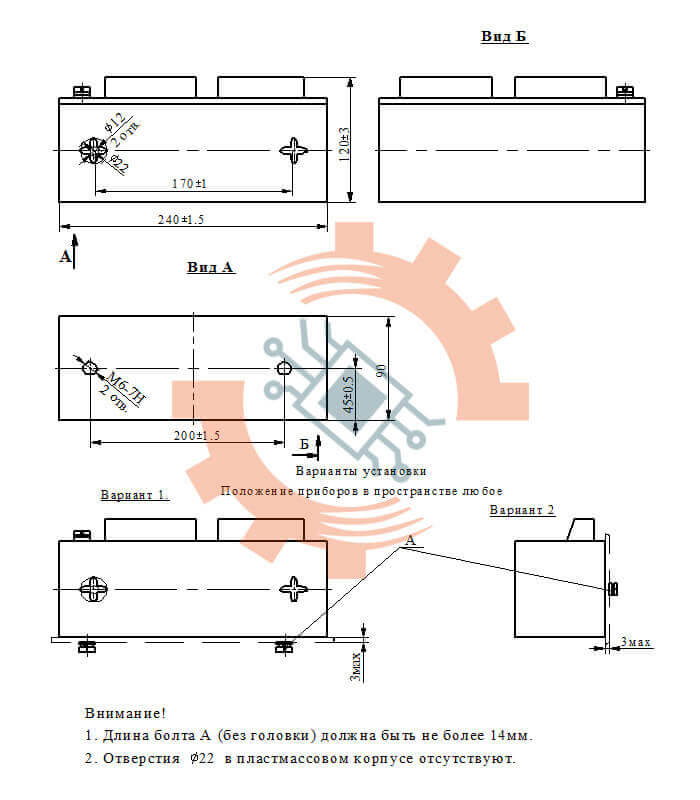

Пускатель рассчитан на установку на вертикальной или горизонтальной плоскости. Положение в пространстве – любое.

Крепление пускателя осуществляется двумя болтами М6, которые установлены на задней стенке кожуха.

Работы по монтажу и эксплуатации пускателя разрешается выполнять лицам, имеющим допуск к эксплуатации электроустановок напряжением до 1000 V и изучившим данное руководство.

Все работы по монтажу пускателя производить при полностью снятом напряжении питания. При этом на распределительном щите, питающем пускатель, необходимо вывесить табличку с надписью «НЕ ВКЛЮ-ЧАТЬ РАБОТАЮТ ЛЮДИ».

Специального технического обслуживания пускатель не требует. Для обеспечения нормальной работы рекомендуется выполнять в установленные сроки следующие мероприятия:

  • ежедневно проверять правильность действия в составе систем автоматического регулирования по показаниям контрольно-измерительных при-боров, фиксирующих протекание технологического процесса.
  • ежемесячно при выключенном напряжении питания проверять надежность внешних электрических соединений и очищать поверхность пускателя от загрязнения.
  • в период капитального ремонта основного оборудования и/или раз в два года и после ремонта пускателя проводить проверку:
    1. Включить источник тока G1 и выставить по прибору «Р1» выходной сигнал 4 mA. Включить источник тока БП-10 и по прибору «Р2» убедиться о наличии выходного тока датчика БСПТ-10. Датчик БСПТ-10 должен быть настроен на выходной сигнал 4=20mA.
    2. Включить автомат защиты «А». Рычаг механизма должен вращаться в сторону уменьшения выходного сигнала датчика БСПТ-10 до 4 mA.
    3. От источника «G1» выставить выходной сигнал по прибору «Р1» равный 20 mA.
    4. Механизм должен вращаться в сторону увеличения выходного сигнала датчика БСПТ-10 до 20 mA.
    5. Обесточить пускатель.

Пускатель должен храниться в сухом отапливаемом помещении при температуре окружающего воздуха от плюс 5 до 40°С и относительной влажности до 80% при 25°С.

Воздух в помещении не должен содержать пыль или примеси агрессивных паров и газов.

Допускается транспортировать пускатель в заводской упаковке любым видом транспорта с защитой от дождя и снега на любое расстояние без ограничения скорости при температуре окружающего воздуха от минус 50 до плюс 50°С.

Транспортирование самолетом должно производиться в отапливаемых герметизированных отсеках.
