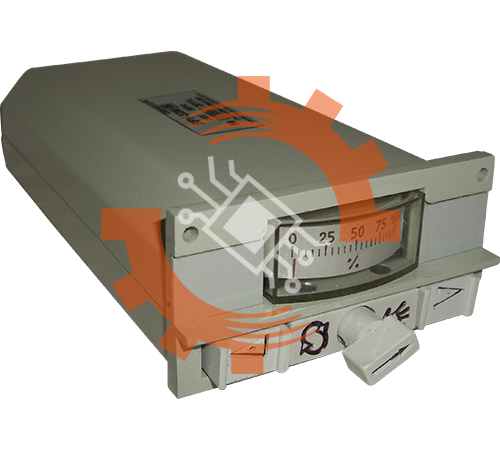

Блок ручного управления БРУ-32
- в наличии
Документация
Получение товара
Блок ручного управления БРУ-32 рассчитан на применение в автоматизированных системах управления технологическими процессами (АСУ ТП) и предназначен для переключения цепей управления исполнительными устройствами, индикации положений цепей управления.
По устойчивости к воздействию климатических факторов внешней среды блок имеет следующие исполнения: УХЛ 4.2 и УХЛ 4.2 экспорт.
| Параметры | Исполнение | |
|---|---|---|
| УХЛ 4.2 | УХЛ 4.2 экспорт | |
| Температура, К (°С) | от 278 К до 323 К (от плюс 5 до плюс 50) |
от 278 К до 323 К (от плюс 5 до плюс 50) |
| Относительная влажность, % | от 30 до 80 | от 30 до 80 |
| при температуре, К (°С) | 298 (плюс 25) | 298 (плюс 25) |
| Вибрация, частота, Гц | до 25 | до 25 |
| амплитуда, mm | до 0,1 | до 0,1 |
| Магнитные поля постоянные или переменные, 50Hz, A/m | до 400 | до 400 |
Блоки обладают функциональными возможностями, указанными в таблице:
| Условное обозначение блока | Выполняемые функции |
|---|---|
| БРУ-32М |
- Ручное переключение с автоматического режима управления на ручной и обратно; - Кнопочное управление интегрирующими исполнительными механизмами; - Световая индикация выходного сигнала регулирующего устройства с импульсным выходным сигналом; - Определение положения регулирующего органа. |
Коммутационная способность групп переключающих контактов реле и кнопок управления при активной нагрузке:
- постоянный ток до 0,25 А при напряжении до 34 V;
- переменный ток до 0,25 А при напряжении до 220 V.
Входные сигналы стрелочного индикатора блоков, пределы их изменения, входные сопротивления приведены в таблице:
| Условное обозначение блока | Климатическое исполнение | Входной сигнал стрелочного индикатора | Пределы изменения | Входное сопротивление |
|---|---|---|---|---|
| БРУ-32М -00;-02;-06 БРУ-32М -01; -07 |
УХЛ | Токовый Напряжение |
0-5 mA 0-10 V |
≤500Ω ≥10 kΩ |
| БРУ-32М -03;-05;-08 БРУ-32М -04; -09 |
УХЛ | Токовый | 4-20 mA | ≤200Ω |
Электрическое питание блоков должно осуществляться переменным однофазным током с напряжением 24 V при отклонении от минус 3,6 до плюс 2,4 V и частотой 50 или 60 Hz.
Электрическое питание блоков возможно от пускателей, имеющих источники двухполупериодного выпрямленного напряжения со средним значением 24 V при токе 100 mA.
Мощность, потребляемая каждым из блоков, не превышает 2,5 V.A.
Параметры питания каждого из индикаторов - напряжение постоянного тока 24 V, ток не более 10 mA.
Масса блока БРУ-32М - 0,7 kg.
Средний срок службы до списания - 10 лет.
Блоки конструктивно состоят из литого корпуса, защищенного кожухом и рассчитаны на щитовой утопленный монтаж, на вертикальной плоскости. Крепление блока к щиту осуществляется винтами за панель корпуса.
Блоки БРУ-32М –06...-09 на задней стенке имеют выходную розетку разъема для внешних соединений.
Конструктивно элементы схемы блоков расположены на печатной плате, которая крепится к корпусу с помощью винтов. Исключение составляют кнопки, которые крепятся непосредственно к корпусу и управляются с помощью специальных планок нажатием клавиш на панели корпуса блока.
На передней панели также расположены прозрачные рамки, под которыми располагаются таблички из бумаги, предназначенные для занесения данных об объекте. При необходимости занесения данных об объекте таблички извлекаются острым предметом (иглой, скрепкой и т.п.) через паз в рамках и вставляются обратно без снятия рамок.
Стрелочный указатель положения регулирующего органа расположен на передней рамке. Индикаторы единичные расположены внутри соответствующих клавиш.
Все работы по монтажу и эксплуатации блоков разрешаются выполнять лицам, имеющим допуск к эксплуатации электроустановок напряжением до 1000 V и изучившим руководство по эксплуатации.
Все работы по ремонту и монтажу блоков производить при полностью снятом напряжении питания.
Безопасная эксплуатация блоков обеспечивается правильной организацией их осмотров и периодических проверок, а также своевременным устранением различных нарушений в работе блока.
При эксплуатации и ремонте блоков необходимо руководствоваться настоящим руководством и нормативно-технической документацией, регламентирующей правила эксплуатации электрооборудования.
Блоки должны быть заземлены.
Блоки рассчитаны на утопленный монтаж на вертикальной, горизонтальной или наклонной плоскостях панели, пульта, щита в закрытом взрывобезопасном помещении. Окружающая среда не должна содержать агрессивных паров и газов, физические параметры окружающей среды должны отвечать условиям эксплуатации. Место установки блоков должно быть хорошо освещено и удобно для обслуживания. К разъемам должен быть обеспечен свободный доступ для монтажа.
Специального технического обслуживания данные блоки не требуют. Для обеспечения нормальной работы рекомендуется выполнять в установленные сроки, следующие мероприятия:
- Ежедневно проверять правильность действия в составе средств автоматического регулирования по показанию контрольно-измерительных приборов, фиксирующих протекание технологических процессов.
- Еженедельно при работе блоков в условиях повышенной запыленности сдувать сухим чистым сжатым воздухом пыль с внешнего контактного разъема.
- Ежемесячно сдувать сухим чистым сжатым воздухом пыль с внешнего контактного разъема.
- Один раз в три года, а также в период капитального ремонта основного оборудования и после ремонта блоков производить проверку технического состояния и функционирования.
Транспортирование блоков допускается только в упаковке предприятия-изготовителя и может производиться любым видом крытого транспорта, обеспечивающим защиту от атмосферных осадков, на любое расстояние без ограничения скорости.
Транспортирование на самолетах должно производиться только в отапливаемых герметизированных отсеках.
При получении ящиков с блоками следует убедиться в полной сохранности тары. Распаковка блоков в зимнее время должна производиться в сухом отапливаемом помещении не раньше, чем через два часа после внесения в помещение. После распаковки следует проверить комплектность и произвести внешний осмотр.
Блоки должны храниться в сухом отапливаемом и вентилируемом помещении при температуре окружающего воздуха от 273 К (0°С) до 313К (40°С) и относительной влажности от 30 до 80% при температуре 298К (25°С). Воздух в помещении не должен содержать пыли и примесей агрессивных паров и газов.
